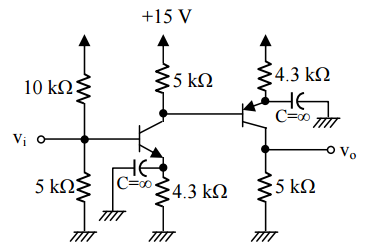

37 如圖所示為一直接耦合的串級放大器，兩個電晶體的 β = 100，NPN 電晶體的 VBE,active與 PNP 電晶體的 VEB,active均為 0.7 V。計算偏壓電流時可忽略電晶體的基極電流，VT = 25 mV 並忽略爾利效應（Earlyeffect），求小信號增益 vo /vi？


(A)-100
(B)-200
(C) 13,360
(D) 40,000

參考答案

答案：C
難度：非常困難0
統計：A(0),B(1),C(0),D(0),E(0)

用户評論

【台電職員~~】評論

沒注意到可以忽略基極電流,不然可以算更快QQ
