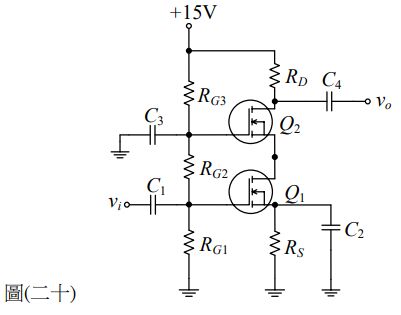

36. 如圖(二十)所示 MOSFET疊接放大電路,RS = 300 Ω,RD = 2.7 k Ω,RG1 = RG2 = 3 M Ω,RG3 = 4.7 M Ω。已知 MOSFET 均操作於飽和區且 Q1之轉移電導 gm1 = 25 mA / V, Q2之轉移電導gm2=30mA/V,汲極交流電阻rd均忽略不計,則電壓增益vo / vi為何?


(A) –55
(B) –67.5
(C) –74.2
(D) –81

參考答案

答案:B
難度:困難0.4
