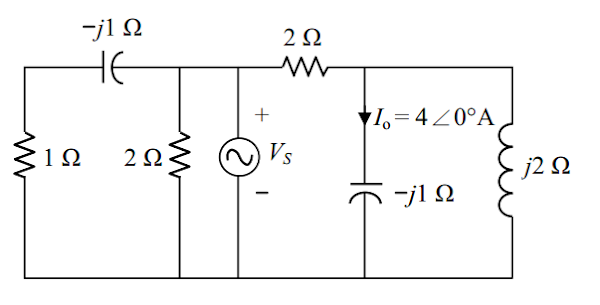

21 如圖示電路，若 Io = 4∠0°A，試求 VS：


(A)6.86∠0°V
(B)5.66∠-45°V
(C)45.00∠30°V
(D)15.24∠60°V

參考答案

答案：B
難度：簡單0.732558
統計：A(25),B(189),C(15),D(29),E(0)

用户評論

【KB】評論

已知 IO = IC = 4A, 電壓VC = -j4 VVC = VL 可得 IL= -j4 / j2 = -2 A IR = IC+IL= 2 A, VR= 4 V或使用分流定律求IRIC = IR [ j2 / ( j2-j )] 4 = IR × 2IR = 2 AVS = VR+VC= 4-j4 V = 4√2∠-45° V ≒ 5.66∠-45° V

【小南】評論

求解
