問題詳情
【題組29-30】

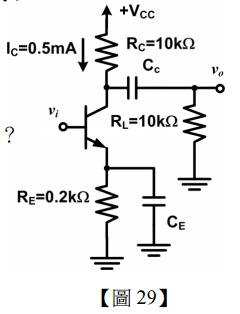

【題組】29.如【圖 29】的電路，設電晶體操作在主動模式(active mode)，其 IC=0.5mA，RC=10kΩ，RL=10kΩ，RE=0.2kΩ，CE及 CC均極大。此電路之小訊號電壓增益 Av=Vo/Vi大約為多大？
(A) -20V/V
(B) -40V/V
(C) -100V/V
(D) -200V/V

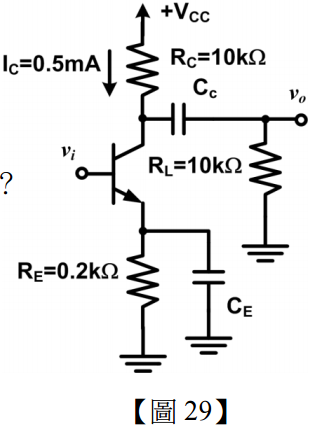

【題組】29.如【圖 29】的電路，設電晶體操作在主動模式(active mode)，其 IC=0.5mA，RC=10kΩ，RL=10kΩ，RE=0.2kΩ，CE及 CC均極大。此電路之小訊號電壓增益 Av=Vo/Vi大約為多大？
(A) -20V/V
(B) -40V/V
(C) -100V/V
(D) -200V/V
參考答案
答案：C
難度：適中0.555556
統計：A(7),B(3),C(20),D(1),E(0)
難度：適中0.555556
統計：A(7),B(3),C(20),D(1),E(0)
用户評論
【leila52033】評論
請問這題怎算?謝謝
【李 德】評論
(1)Re因電容忽略(2)re=25m/0.5m(3)Av=-(Rc//RL)/re
