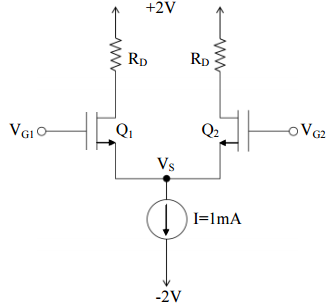

34 如圖之 MOS 差動放大器(Differential Amplifier),Q1=Q2,其臨界電壓(Threshold Voltage)Vt = 0.5 V,爾利電壓(Early Voltage)VA→∞。當 VG1=VG2=0 時,若電晶體工作於飽和模式(Saturation Mode),其汲極電流 ID與閘源電壓 VGS的關係為 ID=2(VGS-Vt)2(mA)。則當 VG1=VG2=0 時,源極電壓 VS為何?
(A)-1 V
(B)-0.5 V
(C)0 V
(D)+0.5 V
參考答案
答案:A
難度:適中0.405063
統計:A(32),B(22),C(7),D(5),E(0)
用户評論
【用戶】李 德
【年級】高一下
【評論內容】不太確定 ....
【用戶】(107鐵佐電子)smil
【年級】高一下
【評論內容】快速判斷法:由Vgs=Vt的觀點(在飽和區工作,要有通道成立)下去看0 - Vs Vt ---- -Vs Vt --- Vs < -Vt --- Vs < (-0.5) --- 只剩-1V能選精確法:如同樓上作法,電流切一半帶入公式,求解Vgs~
