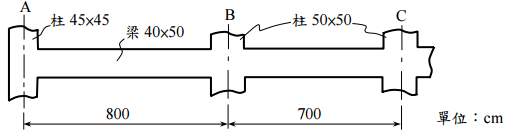

二、假設圖示之鋼筋混凝土構架之梁的兩端及中央處之撓曲鋼筋需求量已經分別求得，撓曲鋼筋不在張力區被切斷，試繪圖列式說明如何配置 AB 及 BC 兩跨之撓曲鋼筋，請同時說明如何檢核規範對鋼筋錨定之規定及標示鋼筋切斷點之位置。梁之撓曲鋼筋採用 D22 鋼筋（db = 2.2 cm），內外柱之箍筋採用 D10 鋼筋（db = 1 cm）。 f′c = 280 kgf/cm2, fy = 4200 kgf/cm2,

 。（25 分）
