問題詳情
第二題：基礎圖學 ( 共 40 分 )請依正投影原理之第三角法，繪製圖 ( 一 ) 的前視圖、俯視圖與右側視圖。
1. 主題說明：

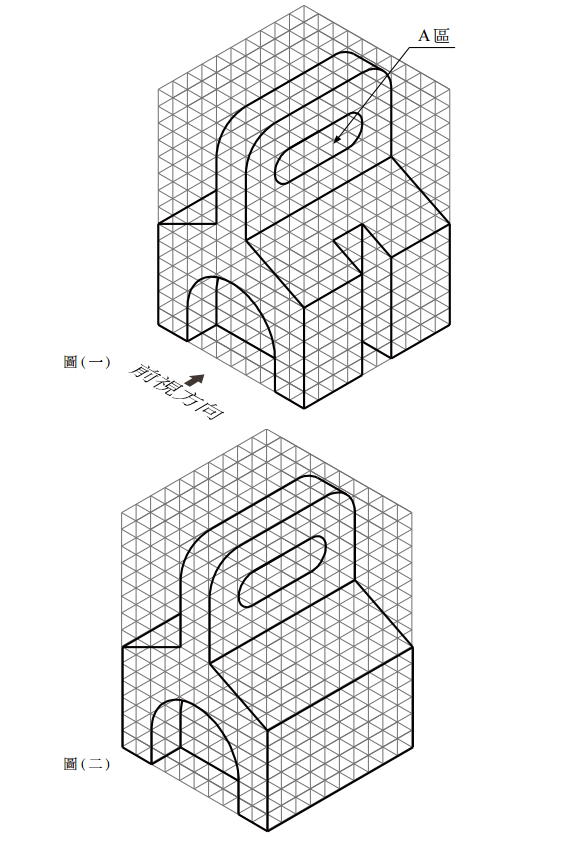

(1) 圖(一)是一個物體的等角圖，圖中 A 區完全貫穿，圖(二)是另一個視角圖。
(2) 圖(一)的參考格線(細線的部分)，每格為5 mm。
2. 製圖規定：
(1) 須於第二題答案欄內作答。
3. 製圖要求：
(1) 所有的繪製須符合CNS製圖標準，繪圖比例為 1：1。
(2) 須用製圖工具繪製，不得徒手繪製。
(3) 須用鉛筆繪製，須繪製出隱藏線與中心線，不須標註尺寸，不須上墨，不須繪製參考格線。
(4) 須於視圖下方，以中文工程字端整寫出各視圖名稱。
