問題詳情

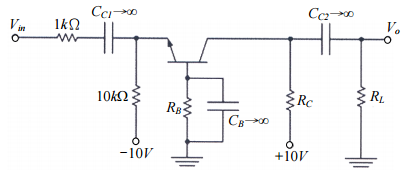

35 如下圖所示之電路，假設 BJT 電晶體操作在順向主動區， IC = 0.838mA， VT = 26 mV，β=100 ， Cπ = 24pF，Cμ = 3pF ，忽略爾利（Early）效應以及其它電容效應，求輸入端之-3 dB 頻率為何？
(A) 123 MHz
(B) 223 MHz
(C) 323 MHz
(D) 423 MHz

參考答案

答案：B
難度：適中0.467742
統計：A(4),B(29),C(11),D(6),E(0)

用户評論

【jetaineo】評論

fT=1/2pi(1k//10k//re)Cpi=1/2pi(1k//10k//VT/(1+beta)/beta*IC)*Cpi=1/2pi(10k/11//101k/100//26m/(101/100*0.858m)*24p=231.1689M=223M(Hz)

【lexmvrk】評論

不懂

【jetaineo】評論

fT=1/2pi(1k//10k//re)Cpi=1/2pi(1k//10k//VT/(1+beta)/beta*IC)*Cpi=1/2pi(10k/11//101k/100//26m/(101/100*0.858m)*24p=231.1689M=223M(Hz)

【lexmvrk】評論

不懂

【jetaineo】評論

fT=1/2pi(1k//10k//re)Cpi=1/2pi(1k//10k//VT/(1+beta)/beta*IC)*Cpi=1/2pi(10k/11//101k/100//26m/(101/100*0.858m)*24p=231.1689M=223M(Hz)

【lexmvrk】評論

不懂
