問題詳情

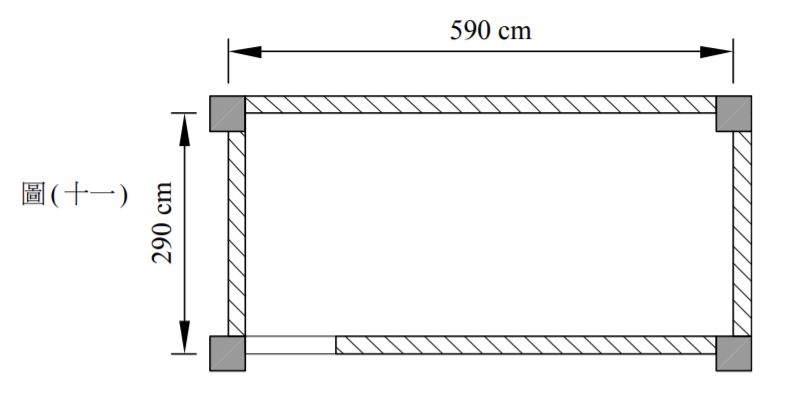

37. 工地主任拿了一張無窗戶建築物平面圖給 Kevin，如圖 ( 十一 ) 所示，請他完成建築圖面繪製及面積計算表，已知從柱心至柱心量測，其短邊與長邊的尺寸標註分別為290 cm及590 cm，柱子為40 cm× 40 cm，牆厚為20 cm。下列敘述何者不正確？(註：本題開口部的門檻不計入室內裝修面積計算)
(A) 繪製平面圖時，應繪製以結構系統為主的座標(軸)系統
(B) 依座標系統繪製，牆心線尺度標註符號為
(C) 該空間之建築面積為17.11 m2
(D) 該空間之樓地板面積減去室內裝修面積(亦即淨面積)為2.76m2
