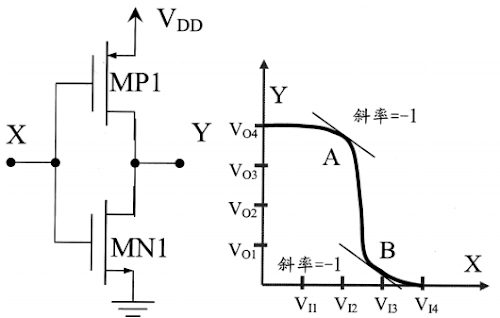

5 有一邏輯閘電路設計如左圖所示，設 PMOS、NMOS 的電流—電壓（I-V）特性一樣，只是偏壓極性相反，亦即臨界電壓（Threshold Voltage）絕對值相同，且在相同的偏壓下有相同的通道電流。若已知此電路的轉移特性（Voltage transfer characteristic）曲線如右圖所示，試研判在曲線 A 點兩電晶體MP1、MN1 的工作狀態。
(A)電晶體 MP1 的工作狀態為截止（Cut-off）區、電晶體 MN1 的工作狀態為截止（Cut-off）區
(B)電晶體 MP1 的工作狀態為三極管（Triode）區、電晶體 MN1 的工作狀態為截止（Cut-off）區
(C)電晶體 MP1 的工作狀態為三極管（Triode）區、電晶體 MN1 的工作狀態為飽和（Saturation）區
(D)電晶體 MP1 的工作狀態為飽和（Saturation）區、電晶體 MN1 的工作狀態為飽和（Saturation）區
參考答案
答案：C
難度：適中0.428571
統計：A(7),B(27),C(39),D(5),E(0)
用户評論
【用戶】邱俊瑋
【年級】幼稚園下
【評論內容】看完詳解還是不太懂為什麼圖形的上方是代表P，下方代表N?每個區間的工作狀態是怎麼判斷出來的?為甚麼答案(D)不行?
【用戶】劉政文
【年級】高一上
【評論內容】求解...
【用戶】邱俊瑋
【年級】幼稚園下
【評論內容】看完詳解還是不太懂為什麼圖形的上方是代表P，下方代表N?每個區間的工作狀態是怎麼判斷出來的?為甚麼答案(D)不行?
【用戶】劉政文
【年級】高一上
【評論內容】求解...
【用戶】邱俊瑋
【年級】小一上
【評論內容】看完詳解還是不太懂為什麼圖形的上方是代表P，下方代表N?每個區間的工作狀態是怎麼判斷出來的?為甚麼答案(D)不行?
【用戶】劉政文
【年級】高一上
【評論內容】求解...
