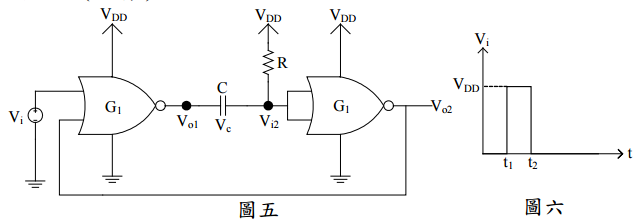

五、如圖五所示之電路，其中電壓源電壓對時間波形 Vi-t 如圖六所示為一 pulse，請畫出Vo1-t、Vi2-t、Vo2-t，即 Vo1、Vi2、Vo2 隨時間訊號變化圖（請標示轉折點電壓值），同時

問題詳情

五、如圖五所示之電路，其中電壓源電壓對時間波形 Vi-t 如圖六所示為一 pulse，請畫出Vo1-t、Vi2-t、Vo2-t，即 Vo1、Vi2、Vo2 隨時間訊號變化圖（請標示轉折點電壓值），同時說明之。（20 分）
