問題詳情

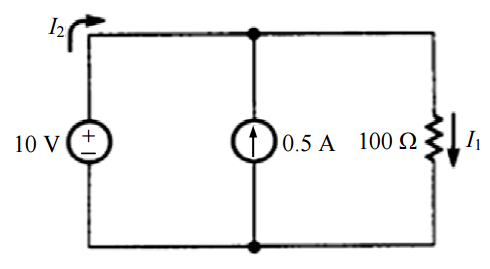

20 如圖所示電路,試求流過電壓源之電流 I2為何?
(A) 0.1 A
(B)-0.3 A
(C)-0.4 A
(D) 0.45 A
參考答案
答案:C
難度:簡單0.771429
統計:A(47),B(13),C(243),D(12),E(0)
用户評論
【用戶】stitchcca
【年級】國三下
【評論內容】使用重疊定理;電流源開路,I2=I1=10/100=0.1順時針;電壓源短路,I1=0,I2=0.5逆時針;I2總和=0.1-0.5=-0.4,答案選C
【用戶】吳柄鋒
【年級】小一上
【評論內容】電流源並聯電阻轉換成電壓員串連電阻,轉換後電阻100電壓50I2=10-50/100= -0.4
【用戶】stitchcca
【年級】國三下
【評論內容】使用重疊定理;電流源開路,I2=I1=10/100=0.1順時針;電壓源短路,I1=0,I2=0.5逆時針;I2總和=0.1-0.5=-0.4,答案選C
【用戶】吳柄鋒
【年級】小一上
【評論內容】電流源並聯電阻轉換成電壓員串連電阻,轉換後電阻100電壓50I2=10-50/100= -0.4
