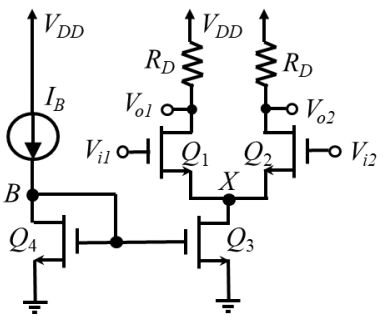

34. 如下圖所示之差動放大器。電晶體參數如下，μnCox= 100 μA/V2，VA = 10， 但Q1,2之(W/L)1,2 = 25，Q3之(W/L)3 = 50，Q4之(W/L)4 = 10。電阻 RD = 10 kΩ。假設偏壓維持節點電壓 VB = VX，若電路的差模電壓增益Ad = (VO2 – VO1) / (Vi1 – Vi2)要達到5 V / V，則IB為何？(gm =

)


(A) 4.25 mA
(B) 7.18 mA
(C) 9.12 mA
(D) 12.26 mA



參考答案

答案：B
難度：計算中-1
書單：沒有書單，新增

用户評論

【Petrus】評論

X點以上為對稱之差動放大器，因此放大器左右相對位置的訊號為等值異號，可得X點在小訊號電路(左上)中為接地，且因為對稱關係，所以圖可以簡化為等效半電路模型(右上)以方便計算。解題核心精神為找出差動增益A_d與Q1汲極電流(I_D1)的關係式，算出I_D1後再用電流鏡的概念算出參考電流I_B。解題過程必須時刻注意各個參數的單位，否則容易算錯而找不出正確的選項。詳解如下圖：

【bohan5431(107】評論

事實上這題答案是0.0224才對 7.178帶入電路不合
