問題詳情

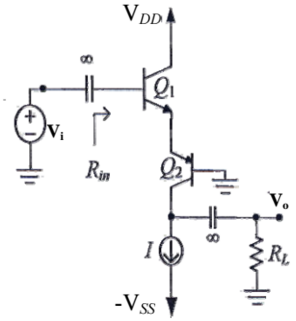

30 圖示放大器中電晶體 Q1 與 Q2特性完全相同，β=100，電源流 I = 0.5mA，RL=10kΩ，則其電壓增益Vo/Vi約為：
(A)0.97
(B)25
(C)50
(D)100
(A)0.97
(B)25
(C)50
(D)100
參考答案
答案：D
難度：適中0.488889
統計：A(8),B(3),C(7),D(22),E(0)
難度：適中0.488889
統計：A(8),B(3),C(7),D(22),E(0)
用户評論
【flchen666】評論
請問此題如何解?
【我只是略懂（106/107】評論
仔細看可以得知第一級輸出電流等於第二級輸出電流，所以輸出電壓是這樣算AV=(100*10K)/RINRIN=2RpiIC2=IE2=IB1/100→5*10^-3rpi=25mV/5uA=5KAV=100*10/2*5=100倍
