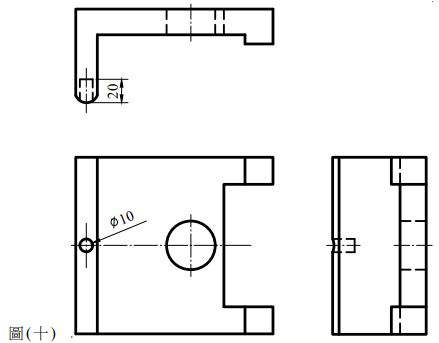

48. 下圖(十)為對稱式圓桿夾具中壓板的三視圖，若想在此三視圖中標註尺寸達到不重複標註及最簡標註方式 ( 依 CNS 標準 ) ，除圖面上的尺寸外，試問還需另外補充標註尺寸數目為多少？


(A) 13
(B) 15
(C) 17
(D) 19

參考答案

答案：B
難度：適中0.5
書單：沒有書單，新增

用户評論

【111台電中油機械上榜】評論

答案為A喔 官網有公告答案https://exam2.tcte.edu.tw/EXAM/111_4y/downloader.php?obj=MTExLTR5LTAxLTItc3RhbmRhcmQucGRm
