問題詳情

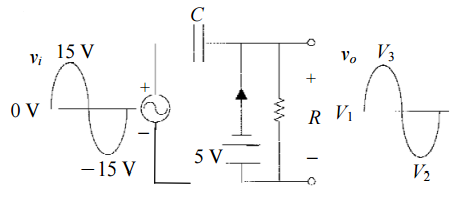

14 如圖所示之電路，二極體導通之壓降為 0.7 V，RC >> vi之週期，求電路穩態時之 V3為何？
(A)5.3 V
(B)9.3 V
(C)24.3 V
(D)34.3 V
參考答案
答案：C
難度：適中0.603448
統計：A(5),B(10),C(35),D(3),E(0)
用户評論
【李 德】評論
因為有電容，Vpp是一樣大的;然後二極體只讓負半週通過，電池是反接，所以最低是-5V
【洛可可】評論
箝位電路 由最低-5-0.7V向上 峰對峰值30V的方波 最低是-5.7喔
