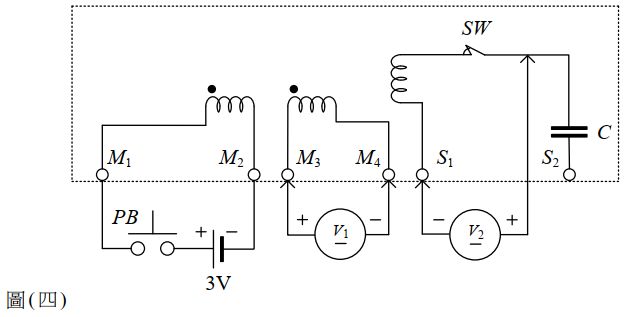

32. 如圖(四)所示之110V/220V電容起動式單相感應電動機極性測試接線， M1、 M2與M3、 M4分別為兩個行駛( 主 ) 繞組之端子， S1、 S2 為起動繞組之端子，起動繞組與行駛繞組空間上彼此互隔 90° 電機角， SW 為離心開關， C 為起動電容， V1與V2為指針式直流電壓表，則於按下按鈕開關( PB )後， 觀察導通瞬間之電壓表指針變動，下列敘述何者正確？


(A) V1順時針偏轉一下後回到0 V
(B) V1順時針偏轉至3 V之後靜止
(C) V1逆時針偏轉一下後回到0 V
(D) V1不偏轉

參考答案

答案：A
