問題詳情

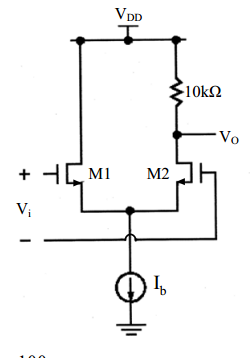

37 分析下圖之電路，若 MOSFET 皆操作在飽和區且轉導值 gm為 1 mA / V，忽略元件之輸出阻抗 rO，試求 VO / Vi？


(A)5
(B)10
(C)-5
(D)-10

參考答案

答案：A
難度：困難0.263889
統計：A(19),B(13),C(17),D(13),E(0)

用户評論

【iloveyoyotv13】評論

Vo=-(Vgs2)gm10k-(Vgs1)gm=(Vgs2)gm...."1"

【邱俊瑋】評論

Vi=(Vgs1)-(Vsg2)...."2"  應該改成減的

【jeef820923（鐵路】評論

  Vo/Vi = 1/ (1/gm + 1/gm) x 10           =5
