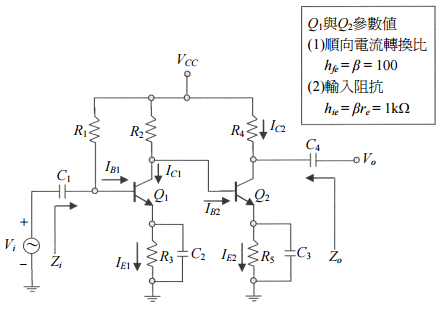

39 如圖所示電路，為兩級串接直接耦合放大器電路，其中 R1 = 200 kΩ ， R2 = R3 = 3 kΩ ， R4 = R5 = 2 kΩ ，電晶體 Q1 與 Q2 之特性相同 其參數值如圖所示 則此電路之小訊號輸入阻抗 Z i 及小訊號輸出阻抗 Z o 約為：
(A) Z i = 1 kΩ ， Z o = 1 kΩ
(B) Z i = 1 kΩ ， Z o = 2 kΩ
(C) Z i = 200 kΩ ， Z o = 1 kΩ
(D) Z i = 200 kΩ ， Z o = 2 kΩ
參考答案
答案：B
難度：簡單0.8125
統計：A(1),B(39),C(3),D(5),E(0)
用户評論
【用戶】jetaineo
【年級】大三上
【評論內容】Zi=R1//hie=200k//1k=1k(C3 short, R3 invalid)Zo=R4=2k
