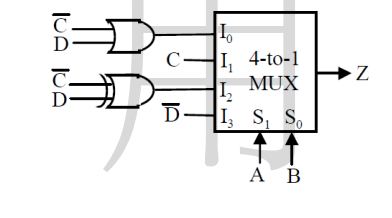

20.如下圖所示之電路，試問其所實現之布林函數Z(A, B, C, D)為何？
(A) ∑(0, 1, 3, 6, 7, 8, 11, 12, 14)
(B) ∑(0, 1, 2, 4, 5, 9, 10, 12, 15)
(C) ∑(2, 3, 4, 6, 7, 9, 10, 13, 15)
(D) ∑(2, 3, 5, 6, 8, 11, 12, 14, 15)。

參考答案

答案：A
難度：非常困難0
統計：A(0),B(0),C(0),D(0),E(0)
