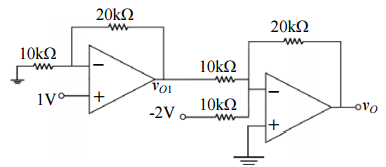

24 下圖為理想運算放大器電路，假設運算放大器的電源電壓為 ± 10 V，則電路中 vO輸出為多少？
(A)-2 V
(B)-1 V
(C)0 V
(D)2 V

參考答案

答案：A
難度：簡單0.819149
統計：A(77),B(6),C(3),D(3),E(0)

用户評論

【lexmvrk】評論

不懂

【V字白喵(107鐵特上榜-】評論

第一級輸出： 1 * [1+(20/10]=3第二級輸出： 3 * 10/(10+10)=1.5 ；-2 * 10/(10+10)=-1 。Vth=1.5 + (-1)=0.5  Rth=10//10=50.5 * -(20/5) =-2 =Vo
