問題詳情

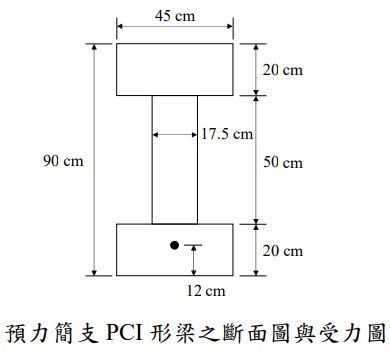

三、如下圖所示之簡支預力混凝土梁跨徑 L = 20 m，鋼筋混凝土之單位重γ = 2.4 tf/m 3 、 混 凝 土 強 度 f'c= 420 kgf/cm2 ， 主 筋 降 伏 強 度f y =4200 kgf/cm 2 、 肋 筋 降 伏 強 度
= 2800 kgf/cm 2 ， 有 效 預 力Fe = 200 tf 。今於地震後發現距離梁端支承約水平距離為一倍有效深度處出現腹剪裂縫，經查原設計階段所採用之垂直肋筋為 D10@15 cm，使用載重包括：自重WG 、均佈靜載重WD = 1.1 tf/m、集中活載重 PL = 25 tf ，但未考慮垂直向地震力。今擬重新檢討，假設垂直向地震力為均佈載重，其值為自重WG 與均佈靜載重WD 兩者相加後的 25%，且仍使用 D10 當作垂直肋筋，請問肋筋間距 s 宜如何配置以避免產生腹剪破壞？（25 分）
參考答案
