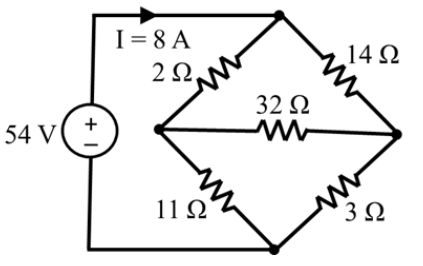

5. 如下圖所示，流經2 Ω電阻之電流為何？


(A) 2 A
(B) 3 A
(C) 4 A
(D) 5 A

參考答案

答案：D
難度：適中0.4
書單：沒有書單，新增

用户評論

【用戶】林紘裕

【年級】大一下

【評論內容】計算過程如圖片

【用戶】林紘裕

【年級】大一下

【評論內容】計算過程如圖片

【用戶】出門記得PEKO罩

【年級】幼兒園下

【評論內容】把下面的delta換成Y(數字很醜，計算機按起來但不需解聯立)32歐姆、11歐姆、3歐姆等效成32*11/46歐姆、32*3/46歐姆和11*3/46歐姆此時電阻分成 2+32*11/46  並聯 14+32*3/46 再跟11*3/46串電阻比444/46 : 740/46 =3:5   所以電流比 5 : 3 流經2歐姆的是5A 流經14歐姆的是3A。
