問題詳情

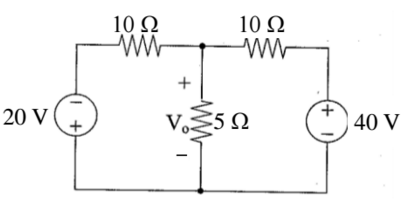

14 如下圖電路，試求 5 Ω 電阻兩端的電位差 Vo：
(A) 5 V
(B)10 V
(C)20 V
(D)40 V

參考答案

答案：A
難度：簡單0.898551
統計：A(186),B(3),C(14),D(4),E(0) #
個人：尚未作答書單：節點電壓法

用户評論

【Derek Fang】評論

-20-Vo/10+40-Vo/10=Vo/5, Vo=5v

【jetaineo】評論

V0=(-20/10+40/10)(10//5//10)=(-2+4)*(2.5)=5V
