問題詳情

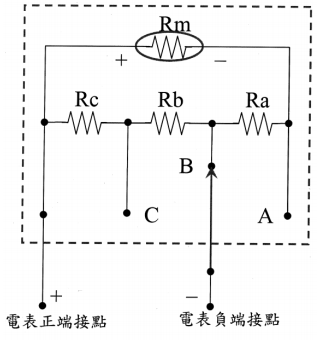

9 一般電流計可以利用並聯電阻加大電流計的量測範圍，細部電路如下圖所示。若電流計本身的電阻Rm = 1 kΩ，最大可容許通過的滿載電流 Immax = 100 μA。已知加入的並聯電阻值分別為 Ra = 9.09 Ω、Rb = 0.909 Ω、Rc = 0.101 Ω，今將切換開關接到 B 接點，試研判這樣的組態在電表正負端接點之間最大的電流量測範圍？
(A)100 μA
(B)1 mA
(C)10 mA
(D)100 mA
參考答案
答案：D
難度：適中0.52
統計：A(13),B(7),C(21),D(65),E(0)
用户評論
【用戶】李 德
【年級】高一下
【評論內容】有點亂，寫出來比較清楚，分號是換行。
【用戶】翁茂翔
【年級】高二下
【評論內容】(Rm串Ra)並(Rb串Rc);Rm最大電流0.1mA;Vbc=0.1mA*(Rm+Ra);Ibc=Vbc/(Rb+Rc);Imax=0.1mA+Ibc
【用戶】V字白喵(107鐵特上榜-
【年級】高二下
【評論內容】 Rm=1K歐姆，Immax=100uA，Vmmax=1K*100u=100mV。並聯壓降相同，Rc+Rb上壓降亦不得超過100mV，則最大電流範圍不得超過：100mV/(0.909+0.101)歐姆=100mA。
