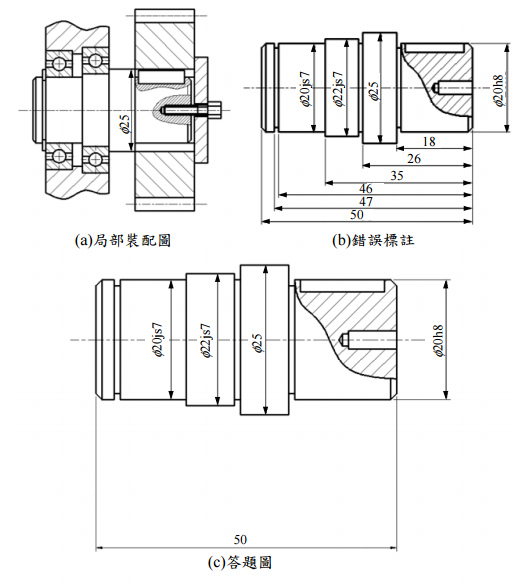

七、如圖(a)所示傳動軸的裝配圖,傳動軸的 φ 25 mm 軸段左側軸肩為軸承在軸向的定位面,其右側軸肩為齒輪的定位面,這兩個面必須作為軸長度方向的基準,因此,如圖(b)所示的尺寸標註方式錯誤,除了軸
問題詳情
七、如圖(a)所示傳動軸的裝配圖,傳動軸的 φ 25 mm 軸段左側軸肩為軸承在軸向的定位面,其右側軸肩為齒輪的定位面,這兩個面必須作為軸長度方向的基準,因此,如圖(b)所示的尺寸標註方式錯誤,除了軸長度 50 mm 正確以外,另外五個軸向的尺寸都不正確,應以此軸之 φ 25 mm 軸段左端為基準面,修正另外五個軸向尺寸的標註,以正確的定義出在軸長度方向所需安裝零件的位置及所需要的長度,本題作答須將圖(c)繪製在試卷並補充所需修正的尺寸線、尺寸界線及標註正確尺寸。(15 分)
