問題詳情

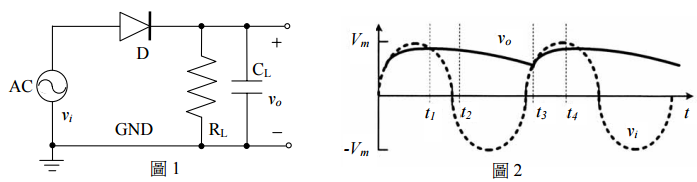

38 有一個二極體電路如圖 1 所示，輸入端電壓為 vi＝Vm‧sin(ω‧t)，Vm 為振幅值，今利用示波器顯示輸入端與輸出端的電壓波形 vi(t)、vo(t)如圖 2 所示，其中 vi(t)的波形為虛線，vo(t)的波形為實線。則在 穩態中最接近二極體 D 導通週期開始的時間點為：


(A) t1
(B) t2
(C) t3
(D) t4

參考答案

答案：C
難度：簡單0.741935
統計：A(4),B(0),C(23),D(1),E(0)
