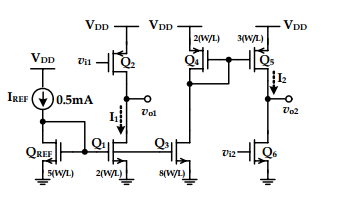

29 根據圖中電晶體標示的尺寸求出I1及I2的電流值。
(A)I1 = 1 mA，I2 = 1.5 mA
(B) I1 = 0.2 mA，I2 = 1.2 mA
(C) I1 = 0.5 mA，I2 = 3 mA
(D) I1 = 1 mA，I2 = 6 mA

參考答案

答案：B
難度：簡單0.7
統計：A(1),B(14),C(4),D(0),E(0)

用户評論

【lexmvrk】評論

不懂

【gamepower3211】評論

Iref:I1=5:2→I1=0.2mA2:8→IQ2:IQ3=0.8A=IQ4IQ4:I2=2:3,I2=1.2mA
