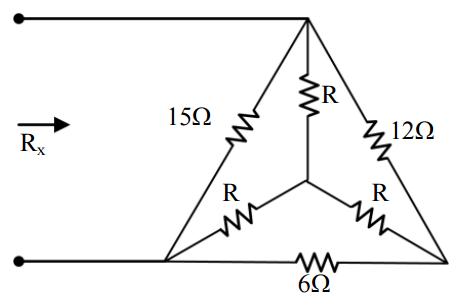

21 如圖所示電阻電路，如果電阻 R=4 Ω，試求等效電阻 Rx為多少歐姆？


(A) 3
(B) 4
(C) 5
(D) 6

參考答案

答案：B
難度：簡單0.848606
統計：A(14),B(213),C(12),D(12),E(0) #
個人：尚未作答書單：Δ-Y互換

用户評論

【a44567812】評論

中間Y化三角後與原三角的電阻並聯可得20/3、4、6歐姆，4跟6歐姆串聯後並聯20/3歐姆可得4歐姆

【jetaineo】評論

4*4+4*4+4*4/4=1215//12=20/36//12=412//12=620/3 // (4+6)=20/3 // 10=(2//3)*10/3=6/5*10/3=4
