問題詳情

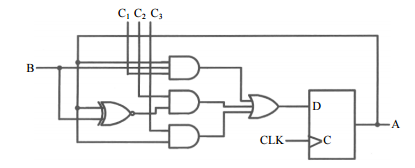

8 一時序電路(sequential circuit)由 1 個 D 正反器(flip-flop)與 5 個邏輯閘所組成,如下圖所示,其 中 B、C1、C2、C3 為輸入位元,A 為狀態位元,試問 A 之狀態方程式為何?
(A) A( t + 1) = C1AB + C 2 (A
)
(B) A( t + 1) = C1AB + C2 (
+ AB)
(C) A( t + 1) = C1AB + C 2 ( A
) + C3A
(D) A( t + 1) = C1AB + C2 (
+ AB) + C3A
參考答案
答案:D
難度:困難0.344828
統計:A(4),B(14),C(13),D(20),E(0)
