問題詳情

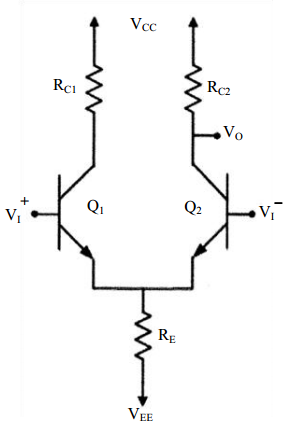

35 圖為單端輸出差動放大器(Differential Amplifier)。其中RE = 4.3 kΩ,RC1 = RC2 = RE / 2,VCC = -VEE = 5 V,電晶體的 β 為 100,放大器的輸入共模(Common Mode)偏壓為 0 V。則差動放大器的共模拒斥比(Common Mode Rejection Ratio, CMRR)約為?
(A)344
(B)258
(C)172
(D)86
參考答案
答案:D
難度:困難0.350515
統計:A(10),B(6),C(29),D(34),E(0)
用户評論
【用戶】jetaineo
【年級】大三上
【評論內容】IEQ=-0.7-VEE/2RE=-0.7V-(-5V)/2*4.3k=0.5mAre=VT/IEQ=25mV/0.5mA=50 ohmCMRR=(2RE+re)/2re=RE/re=4300/50=86
【用戶】劉政文
【年級】高一上
【評論內容】不好意思 我電子學不太好 以前沒看過這些不過剛剛查了一下Ad=-RC/2rpi = -43Ac=-RC/2RE =-1/4CMRR=Ad/Ac = 172請問我是哪裡錯了...求解...
【用戶】劉政文
【年級】高一上
【評論內容】自己想了一下 IE用一半來解就對了...
