問題詳情

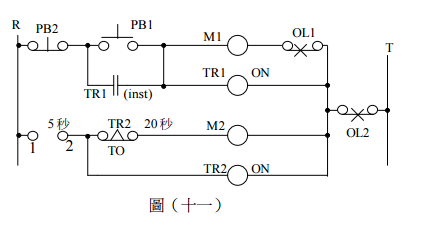

32. 如圖（十一）的控制電路，欲達成下述動作順序，按鈕 PB1 動作導通 (ON) 時：M1 先動作，M2 則須延遲五秒方動作；且 M2 運轉 20 秒後會自動停止。按鈕 PB2 動作為停止命令：M1 與 M2 均應停止；因此在圖（十一）的端點 1 與 2 間應加入最恰當的接點為


(A)

 (TR1 / TC)
(B)

(TR1 / TO)
(C)

(TR2 / TC)
(D)

(TR2 / TO)

參考答案

答案：A
難度：適中0.5
統計：A(3),B(1),C(0),D(0),E(0)
