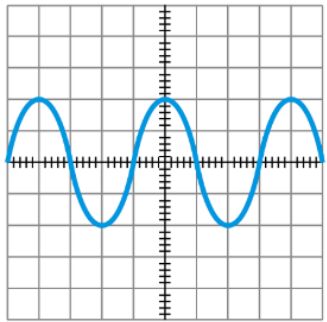

37. 如圖所示為示波器量測之結果，若示波器之水平掃描時間刻度為1 /DIV；垂直刻度5V/DIV；測試棒的衰減係數等於1，則示波器顯示之波形為下列何者？


(A)頻率為250kHz；電壓的峰對峰值為20V交流信號
(B)頻率為250kHz；電壓的均方根值為20V交流信號
(C)頻率為250kHz；電壓的均方根值為20V直流信號
(D)頻率為1MHz；電壓的峰對峰值為20V交流信號

參考答案

答案：A
難度：計算中-1
