問題詳情

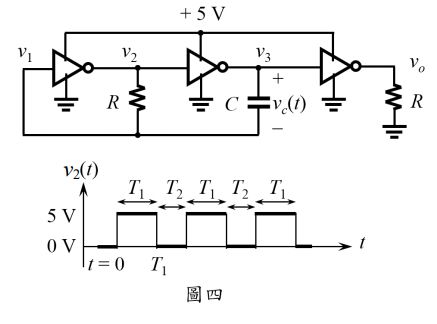

四、圖四無穩態複振器（astable multivibrator）三反相器輸出邏輯“0”與“1”分別為 0 與+5 V，輸出電阻為零，輸入電阻無限大，輸入低於 2 V 視為“0”，高於 4 V 視為“1”，電壓介於 2 V 與 4 V 之間時，反相器不改變輸出。R = 1 kΩ，C = 10 μF。電路圖下方為 v2(t)，畫出對應的 v1(t)波形，並求算 T1與 T2。ln2 = 0.6931，ln3 = 1.099。（20 分）
