問題詳情

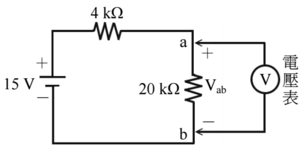

35 若有一電壓表V，其內電阻值為 80 kΩ，今用來測量如圖示電路中電阻值為 20 kΩ電阻器之端電壓Vab，則測得的電壓值為多少伏特？


(A) 10
(B) 12
(C) 122
(D) 15

參考答案

答案：B
難度：簡單0.851064
統計：A(6),B(80),C(1),D(7),E(0)

用户評論

【Rascal (106鐵特】評論

就把 電壓表 當成 80k的電阻 並聯在20k上然後求 20k的電壓

【jetaineo】評論

20//80=1616+4=2015/20*20/100*80=12volt

【ijnijn】評論

RT=4+(20//80)=4+16=2020//80=80/(4+1)=16IT=V/RT=15/20=0.75Vab=IT*Rab=0.75*16=20
