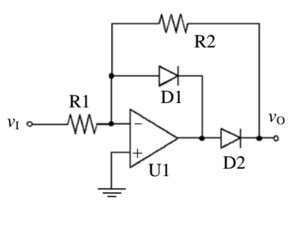

22 如圖所示，電路 U1 為理想運算放大器。假設二極體導通電壓 VD0=0.7 V。已知電阻 R1=1 kΩ 、R2=2 kΩ 。當 vI =5 V 時，輸出電壓 vo 約為多少？
(A) 4 V
(B)3 V
(C) 2 V
(D)0 V
(A) 4 V
(B)3 V
(C) 2 V
(D)0 V
參考答案
答案：D
難度：簡單0.714286
統計：A(0),B(2),C(5),D(45),E(0)
難度：簡單0.714286
統計：A(0),B(2),C(5),D(45),E(0)
用户評論
【李 德】評論
這怎麼算呢？
【svcopcc】評論
D2 off = Vo=0V
【劉翰倫(鐵路電子工程已上榜】評論
祈雨:不是這樣算的你這樣算是d1 d2都是on而正確是d2 off d1 on 造成v0斷路0v不是虛短路連過去...
