問題詳情

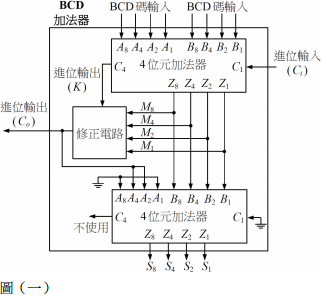

BCD 加法器可使用二個4 位元加法器及一些邏輯閘所組成的修正電路來完成,如圖( 一 )所示,則此修正電路的布林函數為何?
(A) Co= K +M8M4+M8M2
(B) Co= K +M4M2+M4M1
(C) Co= K +M4M1+M2M1
(D) Co= K +M8M4+M8M2
參考答案
答案:A
難度:適中0.434211
統計:A(33),B(6),C(12),D(7),E(0)
用户評論
【用戶】Leo Li
【年級】幼兒園下
【評論內容】在BCD碼中「遇10進位時」,則Co=1我們透過4位元2進制來表示,即當M8M4M2M1=1010、1011、1100、1101、1110、1111時會發生此情形再將以上結果畫卡諾圖,即可得到答案備註:進位輸入的K為本已進位的判定防呆,故沒做特別說明
