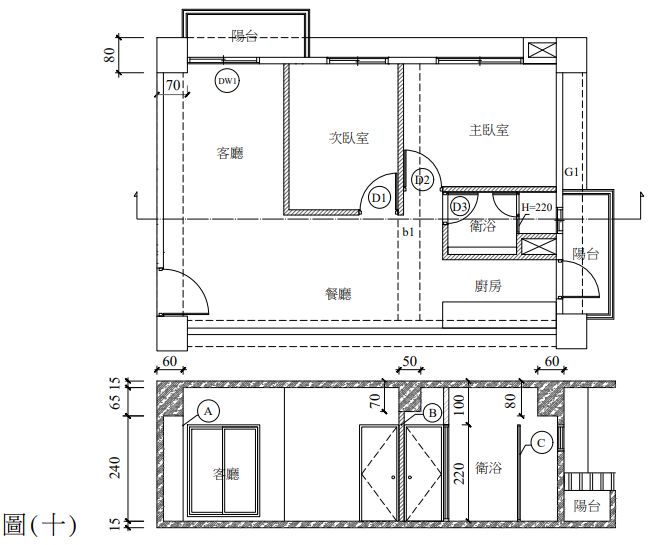

29. Hank依據某公寓單元的平面圖及基本資料(柱子80cm× 70cm，外牆厚15cm，內牆12cm，G1大樑60cm× 80cm，b1小樑50cm× 70cm，樓高320cm，樓板15cm，D1與D2門100cm× 220cm，D3門80cm× 220cm)，繪製其割面線切過的剖面圖，如圖(十)，有關剖面圖內容，下列組合何者完全錯誤？
①樓高尺寸
②G1大樑尺寸及位置
③b1小樑尺寸及位置
④D1門與D2門
⑤D3門
⑥A處
⑦B處
⑧C處


(A) ②④⑥⑦
(B) ③④⑥⑦
(C) ④⑤⑥⑧
(D) ①②④⑧

參考答案

答案：A
