問題詳情

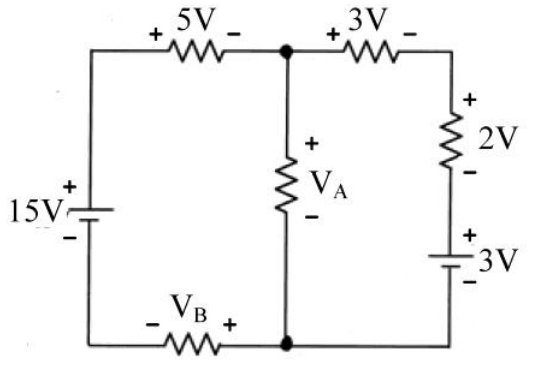

16 如圖所示電路，VA - VB 為多少伏


(A)1
(B)3
(C)6
(D)9

參考答案

答案：C
難度：簡單0.867725
統計：A(2),B(15),C(164),D(8),E(0)

用户評論

【lexmvrk】評論

是否有詳解

【V字白喵(107鐵特上榜-】評論

並聯V相同，左中右壓降相等 。左邊跟中間不知道，先算右邊：3+2+3=8V=並聯壓降 ，回到中間：VA剛好本身就是並聯壓降=8V ，最後再回到左邊：8V= -VB + 15 - 5，VB=2V 。VA跟VB都知道了，則VA-VB = 8-2 = 6V 。

【V字白喵】評論

並聯V相同，左中右壓降相等 。左邊跟中間不知道，先算右邊：3+2+3=8V=並聯壓降 ，回到中間：VA剛好本身就是並聯壓降=8V ，最後再回到左邊：8V= -VB + 15 - 5，VB=2V 。VA跟VB都知道了，則VA-VB = 8-2 = 6V 。
