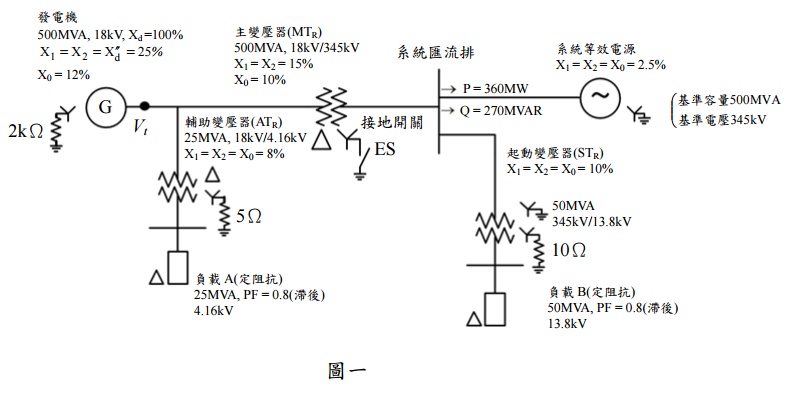

一、如圖一所示之電力系統，各發電機及變壓器之額定值及其正相序電抗（X1）、負相序電抗（X2）與零相序電抗（X0）均已標示，X1、 X2 及 X0 之數據是以各設備本身額定值為基準計算的，並忽略各設備相序阻抗之電阻成分。圖中主變壓器（MTR ）繞組中性點設有一接地開關（ES），輔助變壓器（ATR ）及啟動變壓器（STR）的負載，均假設為定阻抗（Constant Impedance）負載，系統等效電源假設為中性點直接接地，其各相序電抗是以 MTR 額定值為基準計算的，並忽略相序阻抗之電阻成分。當系統匯流排供電給系統的有效功率及無效功率分別為 360 MW 及270 MVAR 時，其電壓大小為 345 kV，試計算發電機端電壓大小（kV）。繪出此系統之正相序、負相序及零相序之電路模型，模型中電壓、電流、功率及阻抗等之單位均以標么值（pu）表示（以 MTR 之額定值為基準值）。若在系統匯流排發生單相（a 相）接地短路故障，分別針對接地開關投入與切離兩種狀況，計算 MTR 345 kV側之故障相（a 相）電流大小（kA）及系統匯流排零相序電壓大小（kV）。（計算故障電流時可忽略 ATR 及 STR 負載之影響）。（25 分）
