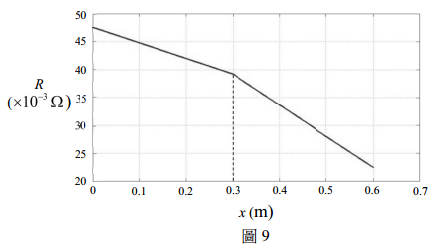

24. 如圖 8，電動勢為 0.10 V 的電池，連接一安培計 A，兩者 的內電阻均可忽略。電池的一端連接一長度為 1.0 m 導線 的右端，安培計的另一端接上導線的某一點，x 為接點與 x 導 線 左端 的 距 離， 導 線 由一 段 鎢 線（ 電 阻 率為 5.6 ×10-8 Ω. m ）和一段銅線（電阻率 為 2.8 ×10-8 Ω. m ） 串接而成，其截面積相同。由安培計測得的電流 I，所推 得的電路總電阻 R 和 x 的關係如圖 9。下列選項哪些正確？
(A) 20鎢線在左，長度為 0.3 m
(B)銅線在左，長度為 0.3 m
(C)導線的截面積約為 1.0 × 10-8 m 2
(D) 當x = 0.3 m 時，電路的總電阻約為 38 Ω
(E) 當 x = 0.5 m 時，電池消秏的功率約為 0.36 W
參考答案
答案：B,E
難度：困難0.333333
統計：A(0),B(4),C(2),D(0),E(3)
