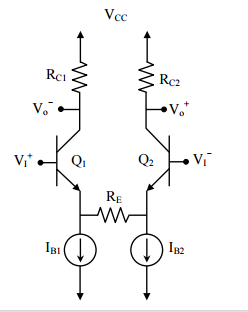

22 圖為含射極電阻RE的差動放大器（Differential Amplifier）。其中RC1＝RC2＝8kΩ，RE＝100Ω，IB1＝IB2＝0.5mA，電晶體的β為 100。則差動放大器的差模輸入阻抗約為：
(A) 30kΩ
(B) 20kΩ
(C) 15kΩ
(D) 10kΩ
(A) 30kΩ
(B) 20kΩ
(C) 15kΩ
(D) 10kΩ
參考答案
答案：B
難度：適中0.461538
統計：A(0),B(12),C(2),D(9),E(0)
難度：適中0.461538
統計：A(0),B(12),C(2),D(9),E(0)
用户評論
【weird0618】評論
我試試看 有錯歡迎指證差模輸入阻抗為2r拍 (圓周率那個拍 打不出來)下方RE拆開 一邊為100/2 = 50歐姆r拍=(re+RE)x(1+β)re=VT/IB1=25m/0.5m=50r拍=(50+50)x100=10k輸入阻抗為2x10k=20k歐姆
【劉翰倫(鐵路電子工程已上榜】評論
不是啦~大大我不是詳解看不懂是連看都不能看QQ
【李守正】評論
差模看輸入阻抗1.單端 2.互補用單端看輸入比較直觀V1看進去-----先看到自己rㄇ+(Re+re)*(1+B)抓大略=rㄇ+BRe+Bre----Ri=2*rㄇ+BRe
